Dokker Camperausbau ReneKreher2.0 :-)

x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016

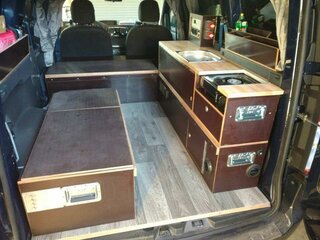

Mein Ausbau ist jetzt bis auf wenige Feinheiten fertig.
Leider sind die Polster noch nicht angekommen, was mich aber nicht davon abhalten wird den Ausbau über Sylvester zu erproben. :)
Ich hatte den Ausbau ja schon angekündigt mit allen "Features" und wurde gebeten die Fakten zu präsentieren.
Vielleicht kann sich der eine oder andere noch etwas abschauen, da diesen Ausbau so in der Form noch keiner gebaut hat.



Wir fangen mal unten an.

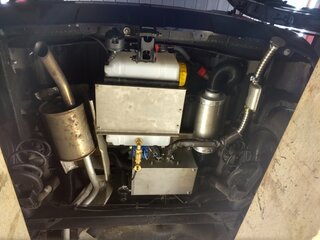

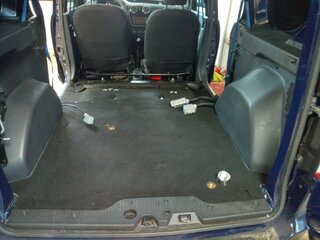

Standheizung Planar 2D, Warmluftschalldämpfer und Abwassertank (20l) haben den Platz vom Ersatzrad eingenommen.

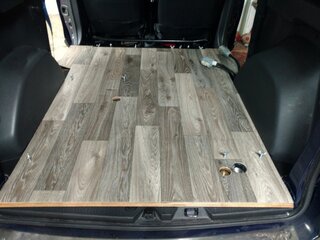

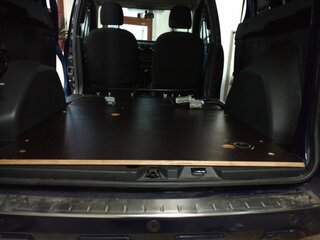

Der Boden hat eine Warmluftdurchführung und 2 Abwasseranschlüsse bekommen.
Die kpl. Elektrik wurde Steckerfertig verbaut.

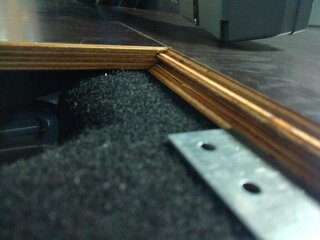

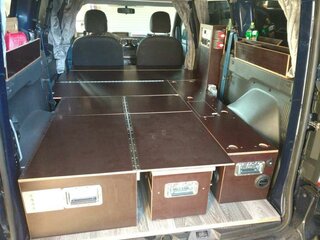

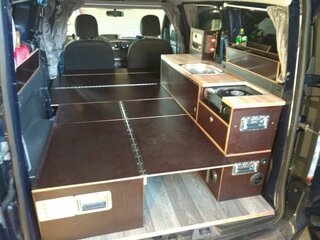

Die Bodenplatte ist 3-teilig, damit habe ich die Möglichkeit durch schnelles entfernen der vorderen Kiste (quer) die Doppelsitzbank einzubauen und mit 4 Sitzplätzen im Alltag zu fahren.
Durch entfernen des Küchenblockes kann dann bei Bedarf auch der Einzelsitz der Rücksitzbank eingebaut werden ohne die linke Kiste zu entfernen.

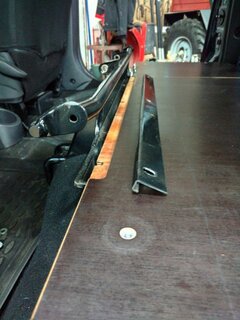

Alle Kisten sowie die vorderen Bodenplattenteile sind mit mehreren Flügelschrauben montiert und können so in wenigen Minuten ausgebaut werden.

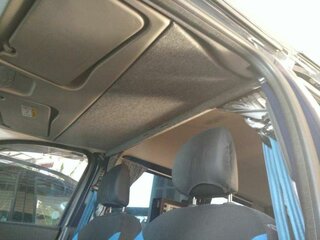

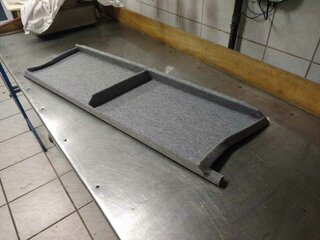

Die Ablage vorn habe ich Verlängert.
Der Grundkörper besteht aus Aluminium und ist mit Filz bezogen.

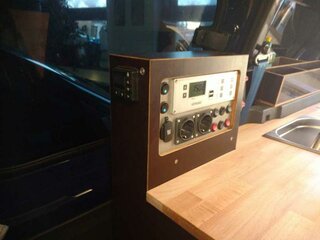

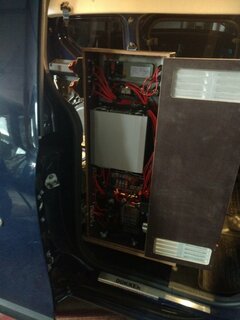

Fast alles wesentliche befindet sich im unteren Teil vom Küchenblock.
- Display der Standheizung
- 100AH Lithium Batterie
- Votronic Laderegler VBCS 30/20/250
- Votronic Jupiter 200
- Wechselrichter 1000W
- 24L Frischwassertank
- 3-Gasmelder (zweiter Sensorauf höhe der Gardinenstange an der Karosserie)

Frisch- und Abwassertank haben je einen Füllstandssensor.
Der Abwassertank kann elektrisch von hier entleert werden.
Das Radio kann auf die Zusatzbatterie umgeschaltet werden.

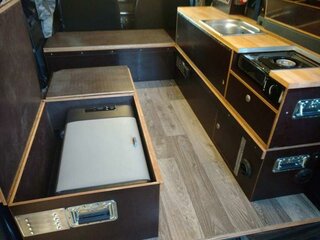

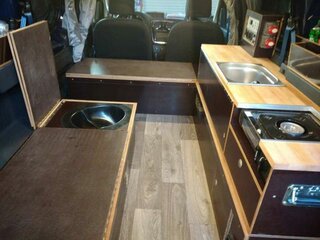

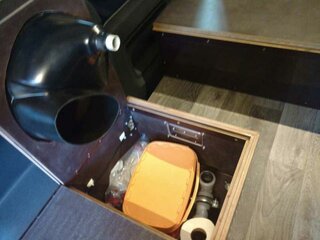

In der linken Box befindet sich eine Kompressorkühlbox IceCube 15L und eine "TTT" Trockentrenntoilette für Notfälle.

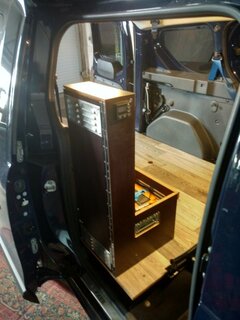

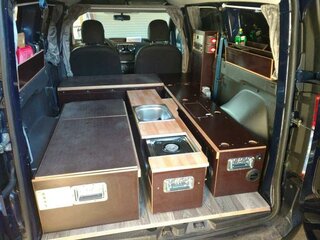

Das besondere an diesem Küchenblock ist, dass er zweigeteilt ist und bei Bedarf im Gang untergebracht werden kann für eine maximale Liegefläche. Die vordere Box (quer) hat zusätzlich ein Kopfteil mit dem die Liegefläche von 1,8m auf 2m verlängert werden kann.

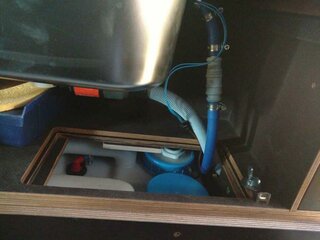

Die Spüle ist ebenfalls "Steckerfertig" zum abnehmen.
Zum Wasser auffüllen sind hier auch die Kanister zugänglich ohne das man den oberen Teil vom Küchenblock abnhemen muss.

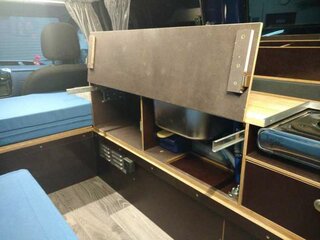

Die Klappe vor der Spüle funktioniert ebenfalls als Tisch, gestützt durch zwei Schubladenschienen.


marcimo

Dacianer.de-Sponsor
Fahrzeug
Dacia Dokker Van Blue dCi 95 S&S
Baujahr
19
Wow Respekt für die super Arbeit, ich als Tischler bzw Handwerker sehe die Planung und die Arbeit dahinter. Ein echt super durchdachtes Konzept. RESPEKT


Fritz X

Mitglied Silber
Fahrzeug
Dacia Dokker Stepway Blue dCi 95
Baujahr
2019
Auch mein Respekt :yes::yes::yes::yes::yes:
Der Stil mit den Siebdruckplatten als Flight Case finde ich genial. Habe so schon mehrere Kisten gebaut, man muss nur etwas mit dem Gewicht aufpassen.
Was hast du als Wandstärke genommen ? 9mm

Zuletzt bearbeitet:

x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #4
Auch mein Respekt
Der Stil mit den Siebdruckplatten als Flight Case finde ich genial. Habe so schon mehrere Kisten gebaut, man muss nur etwas mit dem Gewicht aufpassen.
Was hast du als Wandstärke genommen ? 9mm
Ja, bis auf wenige Ausnahmen 9mm.


Fritz X

Mitglied Silber
Fahrzeug
Dacia Dokker Stepway Blue dCi 95
Baujahr
2019
hast noch die Daumen hoch bekommen :yes: ,

Hab nun genauer am PC gesehen - es ist ausgefräst bzw ausgesägt - Top !


muggi

Mitglied
Fahrzeug
Dacia Duster (bald Dokker :))
Der absolute Wahnsinn - da bekommt man sofort Lust selbst Hand anzulegen! Einen Heiden-Respekt @x90cr, sieht einfach nur toll aus! Ein paar Fragen habe ich noch:
  1. Kann es sein, dass es noch kein Bild zum ausgeklappten Tisch gibt? Das würde mich noch interessieren!

  2. Da die Bodenplatte 3-teilig ist, verklebst Du den PVC Bodenbelag wahrscheinlich nicht, oder? Hast Du da keine Bedenken, dass es den Belag beim Schieben der Boxen oder durch Fahrtbewegungen verzieht und er Wellen wirft?

  3. Kannst Du ganz grob abschätzen, wieviel Du allein für den Holzausbau ausgegeben hast?

  4. Kannst Du das Gewicht der Installation abschätzen (ganz grob)?

Zuletzt bearbeitet:

x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #7
Der absolute Wahnsinn - da bekommt man sofort Lust selbst Hand anzulegen! Einen Heiden-Respekt @x90cr, sieht einfach nur toll aus! Ein paar Fragen habe ich noch:
  1. Kann es sein, dass es noch kein Bild zum ausgeklappten Tisch gibt? Das würde mich noch interessieren!

  2. Da die Bodenplatte 3-teilig ist, verklebst Du den PVC Bodenbelag wahrscheinlich nicht, oder? Hast Du da keine Bedenken, dass es den Belag beim Schieben der Boxen oder durch Fahrtbewegungen verzieht und er Wellen wirft?

  3. Kannst Du ganz grob abschätzen, wieviel Du allein für den Holzausbau ausgegeben hast?

  4. Kannst Du das Gewicht der Installation abschätzen (ganz grob)?
1. Ja es gibt kein Bild vom Tisch weil ich nicht mehr Anhängen konnte und das Bild auch etwas verwackelt war.
Wenn die Polster drin sind kommen noch mal Bilder.

2. Das PVC ist mit Doppelseitigem Klebeband hinten an der Kante und links und rechts innerhalb der Schrauben der Bodenplatte geklebt und das nur auf der großen Platte vom Kofferraum. So komme ich noch an die Schrauben der Bodenplatte ran. Bei eingebauten Sitzen werde ich das PVC dann an der Rückseite der Sitze hochklappen.
Einen kurzen Längsschnitt muss ich später noch an der Kante vom Küchenblock machen, damit ich so wie die Rücksitzbank auch geteilt das PVC in diesem Bereich nach Bedarf hochklappen kann.

3. Die Kosten kann ich sogar sehr genau wiedergeben. Die Siebdruckplatten habe ich soweit möglich im Hornbach direkt schneiden lassen. Die Kisten sind weitestgehend wie auch die Bodenplatten mit einem Verleimfräser über Ecke bearbeitet, dann verleimt, genagelt und an bestimmten stellen geschraubt. Diese Bauweise erfordert aber eine sehr genaue Arbeit und erlaubt nur Maßabweichungen von wenigen 1/10mm.

Frühkleber und Filz
21,97 €​
Baumarkt Kleinteile
21,00 €​
Baumarkt Kleinteile
29,00 €​
Baumarkt Kleinteile
12,00 €​
Baumarkt Kleinteile
15,69 €​
Baumarkt Kleinteile
3,49 €​
Baumarkt Kleinteile
18,65 €​
Baumarkt Kleinteile
73,84 €​
Baumarkt Kleinteile
57,80 €​
Baumarkt Kleinteile
10,95 €​
Teichfolie
9,16 €​
Winkelverschraubung
6,59 €​
Wassertanks
33,35 €​
Wassertanks
10,40 €​
Wassertanks
41,75 €​
Kunststoffwinkel
10,82 €​
Flanschschrauben
6,27 €​
Wieland Stecker
45,00 €​
Wieland Stecker
60,00 €​
Standheizungs Zubehör
186,00 €​
Klappgriff groß
29,97 €​
Klappgriff klein
25,94 €​
Spüle und Hahn
84,85 €​
Tönungsfolie
85,80 €​
Standheizungs Zubehör
84,87 €​
Kabel
199,47 €​
Batterie
1.001,82 €​
Tanksensoren
112,40 €​
Schalter
16,95 €​
Schalter
9,00 €​
Lüftungsgitter
19,90 €​
Gardinen
44,97 €​
Kissenbezug
7,98 €​
Kaltgeräteverlängerung
3,79 €​
Hornbach Holz usw.
135,12 €​
Hornbach Holz usw.
72,98 €​
Hornbach Holz usw.
104,19 €​
Hornbach Holz usw.
120,73 €​
Hornbach Holz usw.
118,04 €​
ANL Sicherungshalter
11,40 €​
Kabelschuhe
22,10 €​
Schottverschraubung
7,01 €​
Schottverschraubung
12,43 €​
Schlauch und Schlauchkupplung
35,00 €​
Geruchsverschluss
21,43 €​
Überwurfmuttern PP
9,35 €​
Motorventil
20,92 €​
Stecker Abwasser
6,79 €​
Trennrelais
6,69 €​
Hauptschalter
21,32 €​
Laderegler und Display
880,74 €​
Gasmelder
112,24 €​
Wechselrichter
115,00 €​
ANL Sicherungen
8,98 €​
ANL Sicherungen
13,33 €​
Klappwinkel
16,88 €​
LED Lampen, ANL Sicherungshalter, Magnete
77,88 €​
RGB LED
24,99 €​
Steckerset
22,39 €​
230V Steckdosen
13,58 €​
Schubladenschienen
30,86 €​
ANL Sicherungskasten
26,18 €​
Push-Lock, Sicherungskasten, Lüftungsgitter
66,90 €​
Kühlbox
249,00 €​
Windabweiser
48,55 €​
Relais Sicherungshalter
24,00 €​
Klavierband
33,13 €​
12V Steckdosen
20,30 €​
Gaskocher
25,71 €​
TTT
135,90 €​
Polster
504,33 €​
5.577,81 €​

4. Das Gewicht ist schwer zu schätzen. Grob überschlagen denke ich das alle Einbauten mit Standheizung, Kühlbox, Batterie, Polster aber ohne Wasserfüllung bei max. 120kg liegen dürften. Wenn man das Gewicht der Sitze und des Ersatzrades gegenrechnet bleiben da wahrscheinlich max. 80kg tatsächliche Zuladung.
Beitrag automatisch zusammengeführt:

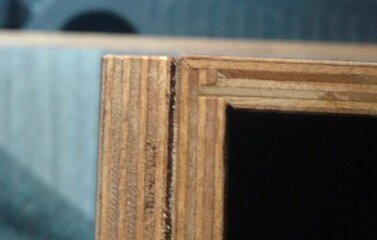

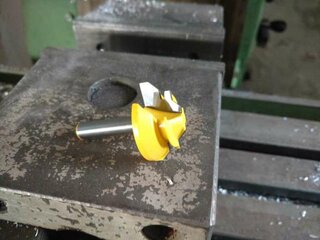

Alle Kanten der Kisten wurden mit einem Verleimfräser bearbeitet genau so wie auch die Bodenplatte.
Die Kanten wurden dann verleimt und wechselseitig genagelt.
Diese Verbindung ist sehr stabil, braucht aber eine sehr genaue Arbeitsweise.
Die Bodenplatte ist 15mm und die Kisten 9mm, wodurch man zweit unterschiedliche große Fräser benötigt.

Zuletzt bearbeitet:

x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #8

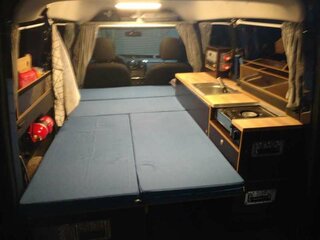

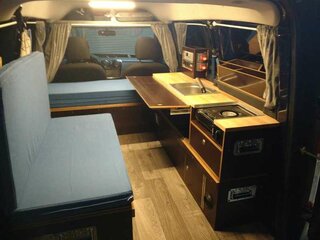

Die Polster sind da. :rolleyes:
Auf diesen Bildern ohne die Polster für die Verlängerung auf 2m Liegefläche und für den Küchenblock.

Weil es gefragt wurde auch diesmal mit dem ausgeklappten Tisch.

Das vordere lange Querpolster werde ich ggf. noch mal umnähen so das es zweiteilig zum klappen ist, damit es handlicher wird.



Auch gefragt wurde nach den genauen Maßen der Holzteile.
Die habe ich zu 95% da und muss die nur noch etwas aufbereiten und folgen dann demnächst.

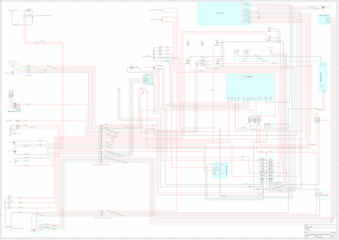

Für Interessierte noch der Schaltplan. Ist nicht Normgerecht, reicht mir aber um im Fehlerfall damit arbeiten zu können.



Anhänge

Zuletzt bearbeitet:

x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #9
Wie gewünscht findet ihr im Anhang eine .dxf mit allen wesentlichen Holzzuschnitten, sowie auch für das Schalterpanel.
Die Zeichnungen sind im Maßstab 1:1, so das ihr alles direkt raus messen könnt.

Die Deckel der 2 Boxen sind nicht dabei, weil da jeder seine eigene Vorstellung hat.

Die linke Kiste ist bei mir so lang, dass ich den schwarzen Hebel an der linken Flügeltür entfernen musste, damit sich der Deckel öffnen lässt. Das war mir schon vorher bewusst und habe ich in kauf genommen da ich jeden cm brauchte.
Die Trennwand der linken Kiste zwischen Kühlbox und der TTT fehlt, da sich das nach den verbauten Teilen richtet.
Alle übrigen Trennwände im Küchenblock sind jeweils 3mm in die angrenzende Platte eingelassen.

Außschnitte und die Positionen der Trennwände habe ich nicht angegeben, da dies sich danach richtet welche Technik verbaut wird.
Was den oberen Teil des Küchenblockes betrifft, ist das fertige Fach für den Kocher 371mm breit und 88mm hoch und das Fach für die Schublade ist 371mm breit und 144mm hoch. Wer davon abweicht sollte bedenken, dass damit sich die Tischbreite und die Schubladenbreite ändert!


Anhänge

x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #10
Chapeau zur handwerklichen Leistung. Ich habe eine Frage zu den Siebdruckplatten. Gibt es da eine Angabe zur Emissionsschutzklasse? Oder gar der Blaue Engel? Ich hatte nämlich auch den Flightcase-Look für meinen Camper-Ausbau vorgesehen, bin aber jetzt verunsichert wegen der evtl. Ausdünstung von Formaldehyd. Die unbeschichteten (wo also kein Phenolharz drauf ist) kann ich mit der Angabe E1 beziehen, bei den Siebdruckplatten fehlt diese Angabe bei expresszuschnitt.de. Auch bei den Verwendungsangaben fehlt "Möbelbau", wobei diese bei unbeschichteten Multiplex vorhanden ist.

-ostsee-
Hornbach macht dazu keine Angaben. Müsste man dort über die Hotline erfragen.
Üblicherweise erfüllen die aber die E1.


muggi

Mitglied
Fahrzeug
Dacia Duster (bald Dokker :))
Huhu x90cr! :) darf ich mal fragen, in welchem Programm Du Deine .dxf erstellt hast? Nutzt Du AutoCAD?


x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #12
Älteres AutoCAD in diesem Fall.


x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #13
Da ich außerhalb meines Urlaubes eher selten mit dem Auto unterwegs bin ist die Starterbatterie immer ein Problem was die Selbstentladung betrifft.
Daher habe ich gerade noch den Votronic "StandBy-Charger" nachgerüstet, der mir die Starterbatterie über die Boardbatterie bei laune hält.
Funktioniert soweit wunderbar.

Laut Anleitung ist das Gerät nicht geeigent für die Kombination von Lithium und Blei Batterie.
Nach einer kurzen Suche bin ich aber auf folgende Seite gestoßen die bestätigt das alles funktioniert wie es soll.
„Standby-Charger“ und LiFe(Y)PO4 — geht das?

Der einzige Grund warum davon abgeraten wird, ist die Gefahr einer Tiefenentladung der Lithiumbatterie.
Wie sich das verhält werde ich testen und falls notwendig noch einen zusätzlichen Batteriewächter einbauen der eine Tiefenentladung verhindert.

Meinen Schaltplan habe ich entsprechend angepasst:


Anhänge

kandy

Mitglied Gold
Fahrzeug
Sandero 1.5 dCi 86 PS, MCV II dCi 95, Dokker dCi 95
Baujahr
2020
Mein lieber Schwan, Respekt, das ist mal etwas vom Feinsten.
Da braucht es schon eine Menge Handwerkskunst.


Oelf

Neumitglied
Fahrzeug
Dokker
Moin x90cr, ich find das System die Küche in zwei Teile zu teilen sehr spannend! Wie hast du das Frisch- und Abwasserproblem gelöst, dass der Zu und Ablauf teilbar ist? Das ist für mich noch ein großes Fragezeichen :D


x90cr

Mitglied Bronze
Fahrzeug
Dacia Dokker 1.5 dCi 90PS
Baujahr
2016
  • Themenstarter Themenstarter
  • #18

muggi

Mitglied
Fahrzeug
Dacia Duster (bald Dokker :))
Ich komme immer wieder zu diesem Thread zurück muss einfach jedes mal wieder feststellen: das ist der für mich mit weitem abstand beste und sinnvollste Aufbau. ich habe keine ahnung, wie ich den nachgebaut bekomme, daher ist Dir mein Neid gewiss @x90cr ;)
