Original Rückfahrkamera an Media Nav Evo anschließen.

[NeeK]

Dann haben Sie eine falsche Verbindung auf der Seite des Kameraanschlusses. Vielleicht hinteres Signal statt Videosignal.
Normalerweise sollten für die Originalkamera im Gerät die Stifte 3 (hinten), 9 (+ 6V), 10 (Video), 21 (Abschirmung - GND) angeschlossen werden. Die Stifte 21 und 22 sind überbrückt.



[Bernd S.]

Dann haben Sie eine falsche Verbindung auf der Seite des Kameraanschlusses. Vielleicht hinteres Signal statt Videosignal.

Alles überprüft.



[NeeK]

Haben Sie übrigens eine Multi-View-Kamera in MediaNav aktiviert? In diesem Fall bin ich mir nicht sicher, wie die Signale mit dem Multiplexer ausgetauscht werden



[Bernd S.]

Haben Sie übrigens eine Multi-View-Kamera in MediaNav aktiviert? In diesem Fall bin ich mir nicht sicher, wie die Signale mit dem Multiplexer ausgetauscht werden

Keine weitere Kamera, was vorhanden ist sind Rückfahrsensoren.
Ansonsten soll die Originalkamera von Renault verbaut werden.



[NeeK]

Ja, keine Kameras mehr installiert, aber in den MediaNav-Einstellungen für die Rückfahrkamera haben Sie RVC oder MVC eingestellt?

Beitrag automatisch zusammengeführt: 02.08.2020

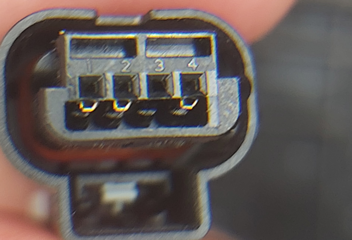

Laut rückseitigem Kameraanschluss habe ich folgendes:

Rückfahrkamera <------------------------------------------------->24-poliger Stecker
Pin 1 - GND <-----------------------------------------------------> Pin 21
Pin 2 - Videosignal <----------------------------------------------> Pin 10
Pin 3 - Schild oder nicht verbunden (bei mir fehlt) <------------> Pin 22
Pin 4 - +6V <------------------------------------------------------> Pin 9



[Bernd S.]

Ja, keine Kameras mehr installiert, aber in den MediaNav-Einstellungen für die Rückfahrkamera haben Sie RVC oder MVC eingestellt?

Beitrag automatisch zusammengeführt: 02.08.2020

Laut rückseitigem Kameraanschluss habe ich folgendes:
Anhang anzeigen 96281
Rückfahrkamera <------------------------------------------------->24-poliger Stecker
Pin 1 - GND <-----------------------------------------------------> Pin 21
Pin 2 - Videosignal <----------------------------------------------> Pin 10
Pin 3 - Schild oder nicht verbunden (bei mir fehlt) <------------> Pin 22
Pin 4 - +6V <------------------------------------------------------> Pin 9

Mein Kameraanschluss sieht anders aus.

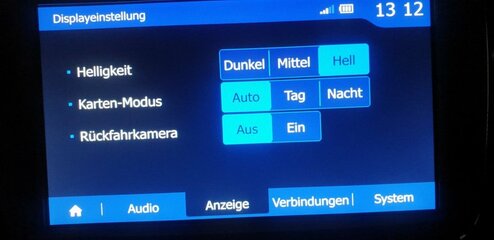

Im Media Nav ist RVC aktiviert.

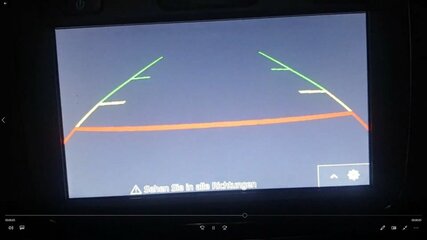

Und so sieht es aus wenn ich dem Rückwärtsgang einlege, ist wieder auf Werksanschluss.



[NeeK]

Wenn die Verbindungen anders aussehen und jemand sie reparieren muss. Oder du gehst zum Händler und fragst, ob du es überprüfen und reparieren kannst, oder du gehst zu einem Service und lässt sie tun, oder du fängst selbst an.
Sie haben alle Informationen dazu.

Viel Glück



[Texas]

Pin 3,10,21,22 sind belegt,

Du hast eine Kamera Vorrüstung bis zum Steckerverbinder vor dem linken Rücklicht? Dann muss direkt am Medianav nichts verkabelt werden.
Dann benötigt man nicht den Kamera Nachrüstsatz mit langen Kabel, wovon du einen Ausschnitt aus der Anleitung gezeigt hast, sondern die Rückfahrkamera als Original Ersatzteil.
Vielleicht hilft das weiter:
Lodgy - RFK liefert plötzlich kein Bild mehr



[Bernd S.]

Du hast eine Kamera Vorrüstung bis zum Steckerverbinder vor dem linken Rücklicht? Dann muss direkt am Medianav nichts verkabelt werden.
Dann benötigt man nicht den Kamera Nachrüstsatz mit langen Kabel, wovon du einen Ausschnitt aus der Anleitung gezeigt hast, sondern die Rückfahrkamera als Original Ersatzteil.
Vielleicht hilft das weiter:
Lodgy - RFK liefert plötzlich kein Bild mehr

Da werde ich mal schauen, Danke.



[Adam L.]

Wie finde ich denn raus, ob eine Vorrüstung besteht, oder nicht?
Muss die Kamera nach der Installation vom Händler „freigeschaltet“ werden?

Wir haben gerade eine Kaufzusage für einen 2017er Sandero Stepway Celebration gegeben und bekommen ihn in zwei Wochen. Die Nachrüstung der RFK ist der größte Wunsch meiner Frau.



[Bernd S.]

Wie finde ich denn raus, ob eine Vorrüstung besteht, oder nicht?
Muss die Kamera nach der Installation vom Händler „freigeschaltet“ werden?

Wir haben gerade eine Kaufzusage für einen 2017er Sandero Stepway Celebration gegeben und bekommen ihn in zwei Wochen. Die Nachrüstung der RFK ist der größte Wunsch meiner Frau.

Die Frage ist schwer zu beantworten, ich finde kein "freies" Kabel.

Die Kamera muss im Media Nav freigeschaltet werden aber dafür gibt es hier im Forum gute Anleitungen.

Beitrag automatisch zusammengeführt: 02.08.2020

Du hast eine Kamera Vorrüstung bis zum Steckerverbinder vor dem linken Rücklicht? Dann muss direkt am Medianav nichts verkabelt werden.
Dann benötigt man nicht den Kamera Nachrüstsatz mit langen Kabel, wovon du einen Ausschnitt aus der Anleitung gezeigt hast, sondern die Rückfahrkamera als Original Ersatzteil.
Vielleicht hilft das weiter:
Lodgy - RFK liefert plötzlich kein Bild mehr

Leider kein Stecker gefunden.



[Texas]

ich finde kein "freies" Kabel.

Es sind wahrscheinlich freie Steckplätze am Steckverbinder wo Innenraumkabelbaum und Heckkabelbaum zusammenführen. Das heißt 4 Kabel, die ankommen aber nicht weiterführen.

MediaNav (Evolution) MICOM Test Menü, Zugriffscodes, Einstellungen



[hagi1985]

habe eine rückfahrkamera mit folgende 5 Drähte:
Black für Rear camera ground
RED für rear camera power suply
VIOLET - NTSC für CAM_IN -
YELLOW + NTSC für CAM IN +
GRAY - Screen ... wohin gehört der? auf 3 REAR GEAR ist bereits ein Draht drinnen ...brauch ich den ? was genau müsste man dann noch freischalten ?



[hagi1985]

nun, habe es geschafft alles anzuschließen ohne funken jedoch nahm ich für den Pin 3 die 12 Volt vom Bremslicht und alles lief komplett fein - aber ich bevorzuge doch eher vom UCH Pin 40 die 12 Volt anzuzapfen,....hat jemand eine Übersicht welcher Stecker, welcher Pin vom UCH für was ist ?



[Tiger151]

Hallo, arbeite dich mal da durch.

Medianav schneller booten lassen
