Servus,
ich habe heute ein wenig weiter Basteln können.
Also, der Monitor für die Rückfahrkamera, kommt bei mir an den Dachhimmel. Ich bilde mir ein am Himmel, keine Sonneneinwirkung/Blendung zu haben. Das war dann auch der Grund, warum ich die Kabel im Himmel lang gezogen habe. Das Material aus dem ich den Monitorhalter gebaut habe, ist die gleiche Schaumplatte, die ich schon für die Schalter der Sitzheizung her genommen habe. Desweiteren waren beteiligt, Kunstleder, ein paar Holzleisten, einige Torx 3x16mm und Patex.

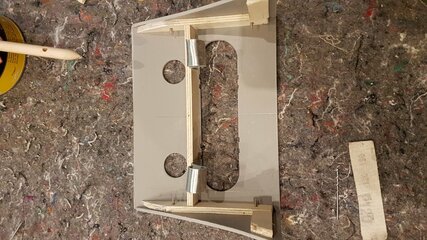

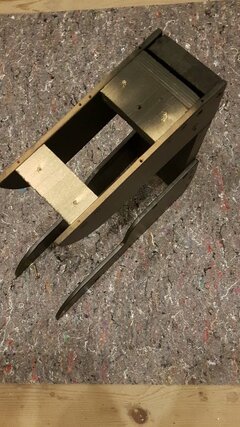

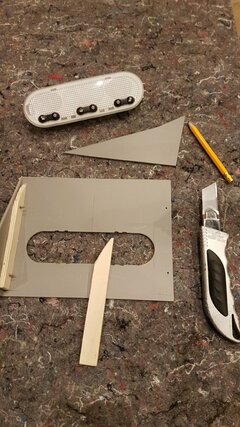

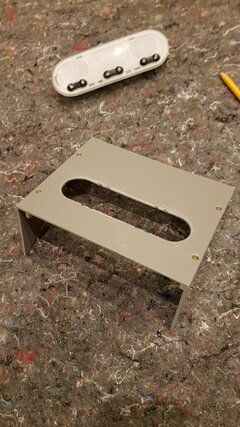

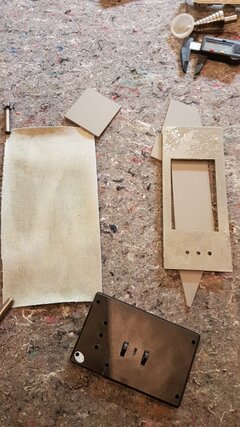

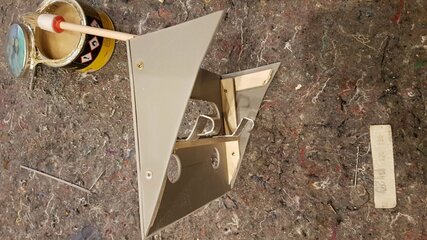

Es ging los mit dem Grundgerüst. Dieses besteht aus der Frontplatte die den Monitor aufnimmt, der Bodenplatte in die ich das Innenraumlicht und das Mic sowie den Sensor für die Klima eingebaut habe. Ausserdem noch 2 Dreiecke für die Seiten. Das Ganze habe ich mit kleinen Leisten verschraubt.

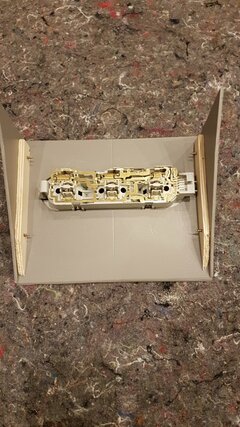

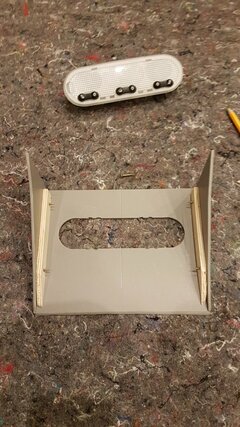

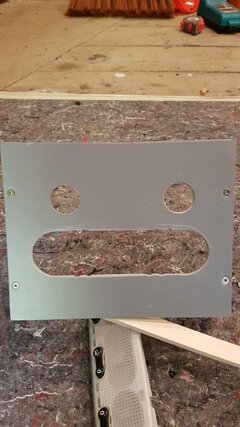

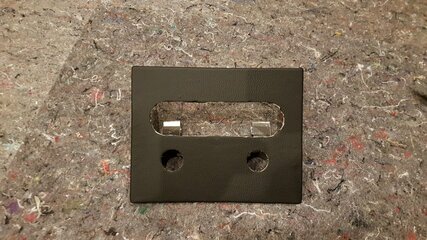

Ich habe dann zuerst die Innenraumlampe und anschliessend 2 Löcher für den Sensor und das Mic angefertigt.

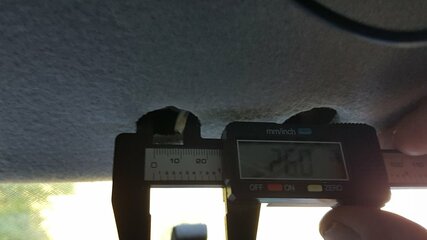

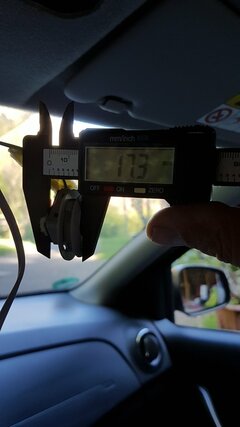

Hierzu habe ich mir erstmal im Auto die Maße gezogen, damit ich ausreichen Platz nach ober zum Himmel habe.
Das letzte Bild erinnert irgendwie an ein Smile

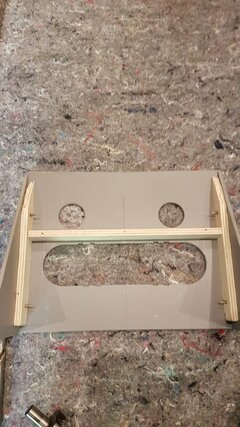

Dann habe ich die Bodenplatte zusätzlich noch versteift da die Schaumplatte trotz 5mm Stärke recht biegsam ist.
Als nächstes habe ich die Frontplatte für das Display gefertigt.>>>

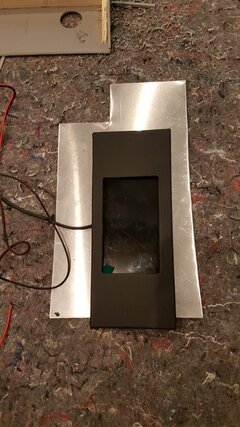

Das Maß für den Ausschnitt habe ich vom originalen Rahmen abgenommen, auf die Frontplatte mittig übertragen und mit dem Cuttermesser schön vorsichtig ausgeschnitten. In die 3 Löcher daneben, sollen später die Menütaster.

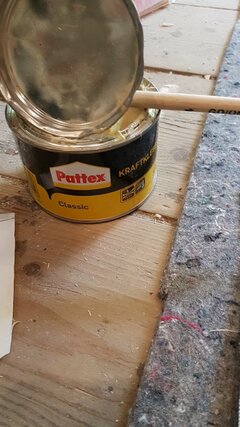

Dann habe ich mir ein Stück Kunstleder zurecht geschnitten und die Frontplatte, sowie das Kunstleder mit Pattex eingepinselt. (Vorher die Frontplatte schön mit 120er Schleifmittel aufgerauht)
Das Kunstleder hatte ich mir geordert, als ich meine Sitzbezüge bestellt hatte. Da noch einige kleine Projekte im Innenraum anstehen, habe ich jeweils 1mtr. Schaumstoffkaschiert und 1mtr. ohne Schaumstoff geordert. Das Kunstleder liegt bei 1,4mtr. Breite. Der Preis war 8,-€ der Laufmeter!
Ich hatte mal ein Opferstück aus dem Kunstleder heraus geschnitten um mir über die Verklebung im klaren zu werden. Empfohlen wurde mir Sprühkleber für die Verklebung. Meine Tests waren allerdings nicht so überzeugend, so das ich erstmal ein Opferstück mit Pattex probiert habe. (Schauen ob das Pattex durchdrückt, haltbarkeit..etc)
Also ich finde, den extrateuren Spezialkleber kann man sich sparen!!! >>
Pattex tut es einwandfrei!!!
Nichts riecht, drückt durch, gute Verarbeitung und sofortige Haftung!

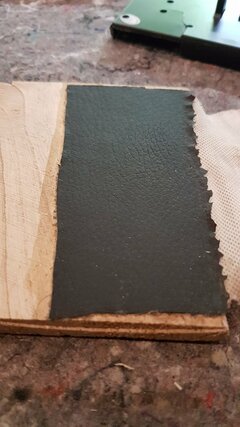

Nachdem das Pattex angetrocknet war, habe ich mir viel Zeit genommen die Frontplatte zu beledern.

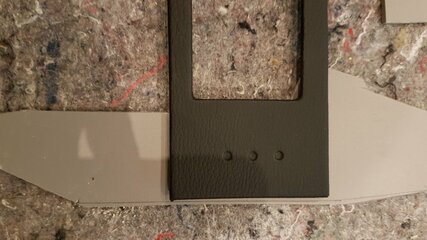

Das Ergebnis war ein fettes Grinsen wert!

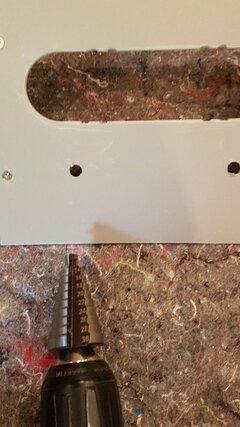

Dann noch die 3 Löcher für den Menütaster mit einem Durchschlag
markiert und ausgebohrt.

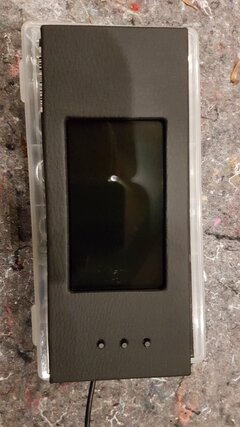

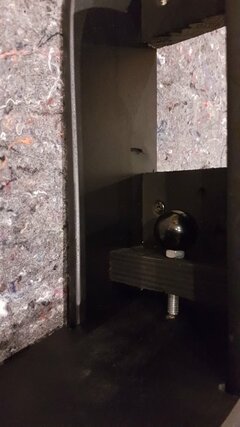

Auf den nächsten Fotos sieht man die seitliche Führung des Displays, die Druckstreifen, damit das Display nicht nach hinten kippen kann, und die Zugentlastung für das Kabel.

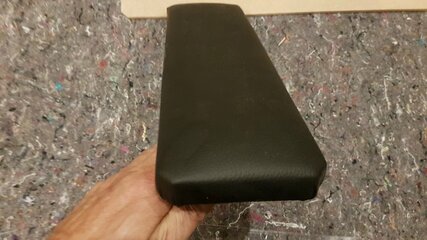

Was das Beziehen mit dem Kunstleder betrifft, so muß ich sagen, das dies mein absolutes Debut war.
(Man möge mir deshalb die Qualität der Arbeit nachsehen)
In der Zeit wo das Patex für die Frontplatte ablüftete, habe ich mir Gedanken um die Befestigung am Himmel gemacht. Fakt war,
keine zusätzlichen Löcher in den Himmel bohren!!!

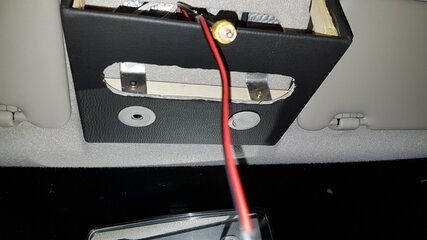

Also habe ich mir aus 0,5mm Blech 2 Haltebleche gebogen, die etwas auf Zug arbeiten. So wird die ganze Kiste dezent nach oben an den Himmel gezogen!

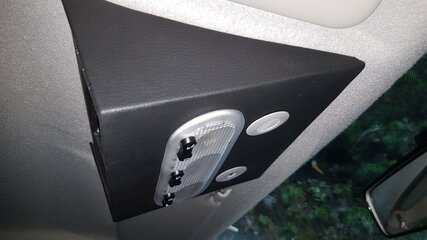

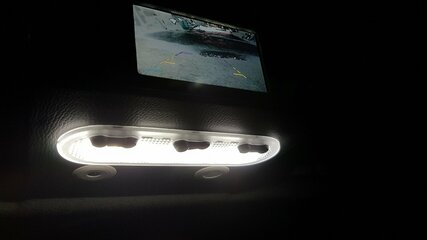

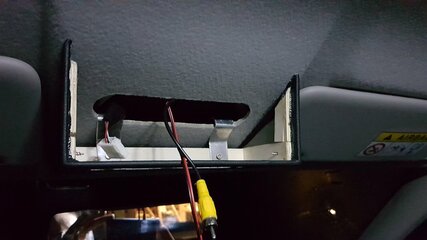

Wie das Ganze nachher in der originalen Lampenaussparung sitzt, sieht man später auf den Fotos....
Dann war schleifen angesagt und Kunstleder sowie die Kiste mit Pattex bestreichen. Die Trocknungszeit
habe ich genutzt um die Frontplatte zu beledern und im Fahrzeug die Verkabelung am Dachhimmel fertig zu stellen.
Tja, und dann kam der Moment, wo sich die Spreu vom Weizen trennt...
Ich kann nur sagen... einfach machen! Sabber...
Die Frontplatte habe ich dann vorsichtig in die Kiste geklebt. Auch hier hat Pattex wunderbare Dienste geleistet.
Weiter geht es im nächsten Post! Wieder mal die Foto/Dateibegrenzung....

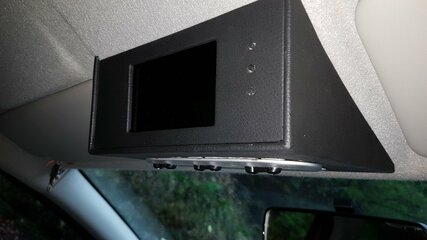

von oben...

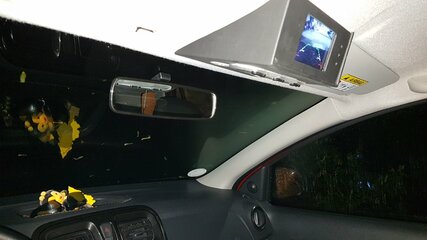

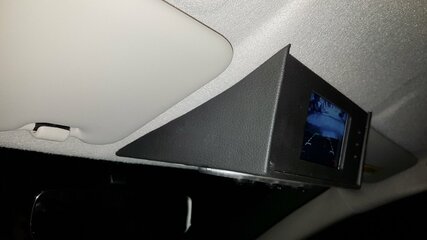

aus Fahrersicht...
...das hier für einen sehr schmalen "Groschen" >>>Cam
...und ihm seiner auch nicht viel teurer! >>>Display
Die Cam ist schön dezent.

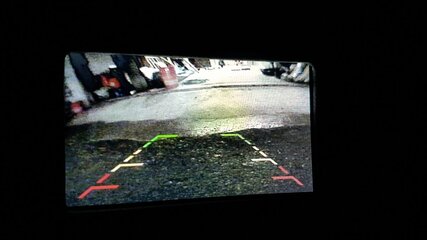

Ich habe mir aus einem Spender-Kabelbaum ein ca. 30cm langes Stück grünes Kabel rausgezogen, mit eingepinnt, und mir einen Abgriff mittels WAGO-Federklemme hergestellt. Die roten Kabel an der Seite sind Plus von der Cam und dem Display. Dann war ein kurzer Test angesagt. Also ich kann sagen, für nicht mal 30,-€, bin ich von der Qualität begeistert. Das Display ist zwar kleiner, als das meines Handy's...
C-Säule...
B-Säule...
A-Säule.
Mein Freund "Edding" ging mir dabei hilfreich zur Hand

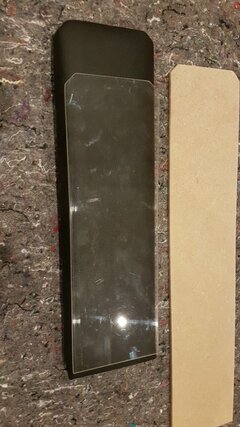

So schaut es innen aus. Ich war ganz angetan von dem was ich da für gerade mal 16,-€ bekommen habe. Display und Menütaster sind getrennt von einander angebracht. Mit einem kleinen Kabel und Microstecker verbunden. Wie G... ist das denn....?! So kann ich mir später die Menütasten dezent nach vorne ziehen!

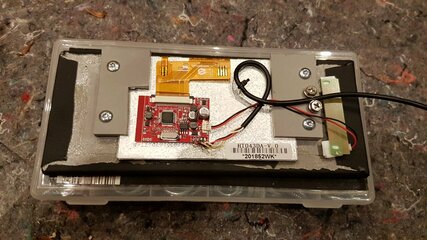

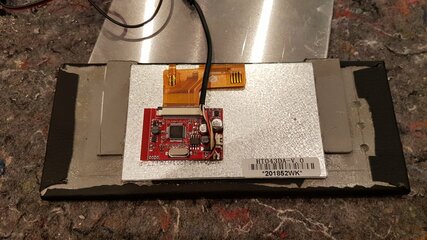

Dann habe ich die Platine mit den Menütasten abgeschraubt und das Display aus dem Rahmen entfernt. Wird nur von 3 kleinen Rastnasen gehalten.
So schaut's aus!
danke für die Blumen...!
