Das Endstufen IC wird wahrscheinlich auch mit Wärmeleitpaste zum Gehäuse hin eingesetzt werden,da dieses bei den meisten Car-Audiogeräten als Kühlkörper ausgelegt ist.

Ich denke mal Hitzeschild und Wärmeleitpaste ist hier nicht so ganz das Thema sein Problem zuerst mal zu überwinden. Sondern Fehlerbehebung, Beurteilung der Reparaturfähigkeit, Bauteilebezug, Einbauunterstützung, Funktionstest am Labortisch ist gefragt. Den Rest macht der Profi nebenbei eh mit neu.
SMD löten will gelernt sein. Dafür gibt's nochmals extra Werkzeug und Tricks für.



[elpege]

Bedenke bitte, moderene SMD Platinen sind oft ( oder sogar immer ? ) beidseitig bedruckt. Oft kommt
man per Sichtprüfung nicht an die Unterseite ran.

Ohne Schaltplan wird`s kritisch

Ein Beitrag aus der Abteilung:
"Ich weiss was, versteh aber nix davon"
Die SMD Pins für die Steckerleiste sind auf der Platine, da setzt man die Steckerleiste drauf und lötet (eher fönt) diese auf den Pins fest. Fertig.
Was interessiert dabei wo sich welche Leiterbahn befindet?
"Moderne SMD Platinen" haben eher zwei bis vierfache Layer. Besser nicht durchbohren ;-)

Beitrag automatisch zusammengeführt: 02.11.2023

Das Endstufen IC wird wahrscheinlich auch mit Wärmeleitpaste zum Gehäuse hin eingesetzt werden,da dieses bei den meisten Car-Audiogeräten als Kühlkörper ausgelegt ist.

Oha, Wärmeleitpaste....
Gibt's für wenige Cent im Versandhandel oder beim lokalen Fachhandel.
Kann der Laienbastler direkt mit dem IC mitbestellen.



[mulle04]

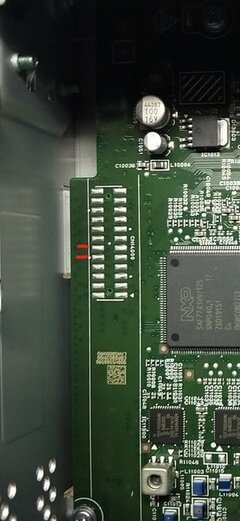

Hallo ich habe ein Media Nav Evolution mit der Software Version 1.0.15.3. Dieses wollte ich mit dab nachrüsten was leider nicht geklappt hat dann habe ich mir mal ein anderes defektes geholt mit DAB und der Version 5.2.8 habe die Kontakte durchgemessen. Mir ist aufgefallen dass bei denn rot markierten Kontakten im Bild kein Signal ankommt, weil auf der Rückseite Kondensatoren fehlen. Kann es daran liegen das es beim aktualisieren der Liste nicht weiter geht?


Mit freundlichen Grüßen



[Texas]

Ich habe das Media Nav Evolution mit der Version 1.0.15.3

Es fehlen irgendwie Angaben, in welchem Fahrzeug das Radio vorher eingebaut war und ein Foto des Typenschilds.



[mulle04]

Hallo ich habe ein Media Nav Evolution mit der Software Version 1.0.15.3. Dieses wollte ich mit dab nachrüsten was leider nicht geklappt hat dann habe ich mir mal ein anderes defektes geholt mit DAB und der Version 5.2.8 habe die Kontakte durchgemessen. Mir ist aufgefallen dass bei denn rot markierten Kontakten im Bild kein Signal ankommt, weil auf der Rückseite Kondensatoren fehlen. Kann es daran liegen das es beim aktualisieren der Liste nicht weiter geht?


Mit freundlichen Grüße

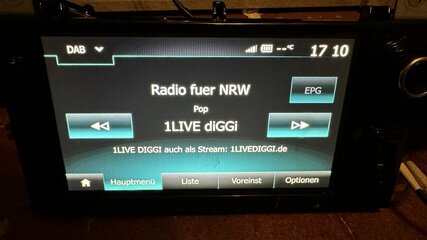

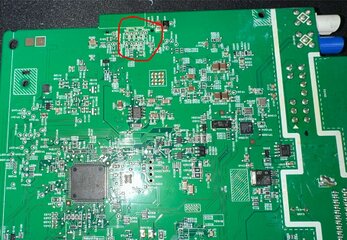

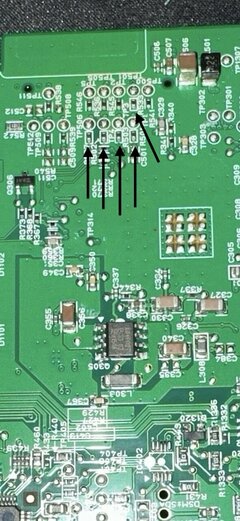

Funktioniert jetzt, es waren tatsächlich nur die Kondensatoren auf der Rückseite. Es lief beim aktualisieren direkt durch und hat alle Sender. Bilder mit Markierung habe ich angehängt. Also falls jemand auch so ein Problem haben sollte es liegt an denn Kondensatoren.

Mit freundlichen Grüßen



[Hopper]

Endlich mal noch jemand hier, der SMD sauber löten / föhnen kann
Glückwunsch zum Erfolg



[Micha-San]

Also falls jemand auch so ein Problem haben sollte es liegt an denn Kondensatoren.

Glückwunsch zum Erfolg.

Magst du die Werte der Widerstände noch posten?



[WebRuner]

Wenigstens einer hat's erkannt!



[mulle04]

Glückwunsch zum Erfolg.

Magst du die Werte der Widerstände noch posten?

Ich werde versuchen die Werte noch zu messen und zu posten.

Mit freundlichen Grüßen

Beitrag automatisch zusammengeführt: 15.12.2023

Endlich mal noch jemand hier, der SMD sauber löten / föhnen kann
Glückwunsch zum Erfolg

Danke sehr.

Beitrag automatisch zusammengeführt: 15.12.2023

Wenigstens einer hat's erkannt!

Danke



[Odins_Forest_Highway]

Endlich mal noch jemand hier, der SMD sauber löten / föhnen kann
Glückwunsch zum Erfolg

Was'n daran schwer? Geht ganz leicht von der Hand. Brauchst nur das richtige Werkzeug für SMD Lötarbeiten und etwas Geduld dafür. Als Modellbahner mit digitaisierter Zugsteuerung haste da immer Heimvorteil. Abgesehen davon das es mal Teil meiner Ausbildung war.
