NEU Aktivierung zusätzlicher MediaNav-Funktionen (Integration BIC/MIU)


lajo

Mitglied Platin
Fahrzeug
Dacia Duster 1.2 TCe (125 PS)
Baujahr
2015
#1
Ich verfasse diese Anleitung um alles in einen übersichtbaren Beitrag zu sammeln. Die Infos stammen hauptsächlich aus diesem Thema, nur sie sind dort eben verstreut und teilweise unvollständig. Die Anleitung basiert auf dem Einbau in meinen Duster1 Ph2, also es kann sein, dass manche Details bei anderen Modellen nicht 100% stimmen.

Das BIC (auch MIU genannt) ist ein originales Renault-Steuergerät das bestimmte Daten zwischen dem CAN-Bus und dem MediaNav überträgt und somit verschiedene Funktionen des MediaNavs ermöglicht. Diese sind in manchen Renault-Modellen verfügbar, auch in denen, die bei uns als Dacia verkauft werden. Das BIC sieht so aus, z. B. über dem Handschuchfach des Duster2:


Gebraucht kann man es bei Auktionswebseiten mit etwas Glück für 30-40 EUR kaufen.

Der Duster2 (auch als Dacia) verfügt werksseitig über ein BIC, zukünftige Dacias werden es vermutlich auch bekommen. Glücklicherweise kann es auch in allen Dacias der Generation 2 (LoganSandero2, Dokker, Lodgy, Duster1 Ph2) nachgerüstet werden. Man kann mit seiner Hilfe die folgenden Funktionen im MediaNav freischalten:
- Außentemperaturanzeige
- Anzeige der Bordcomputerdaten (Eco2-Bildschirm)
- Anzeige der Einstellungen der Klimaautomatik
- schnellere Einsatzbereitschaft (statt mit der Zündung schon beim Entriegeln der Türen einschalten).

Die ersten drei funktionieren mit jedem MediaNav, die vierte benötigt ein MediaNav Evolution mit einer Softwareversion 8.0.5 oder höher. Der Eco2-Bildschirm benötigt einen Dacia Tacho mit Softwareversion 10.00 oder höher (oder den aus dem Clio4 / Captur / Trafic3). Diese werden seit April 2015 produziert:


Die folgenden (oder neuere) BICs sind für die Aufgabe geeignet:
283468976R
283467680R
283467937R
283468105R
283463540R
283466187R
280384369R

Ein wichtiges Kriterium ist dass das BIC aus einem der folgenden Modelle stammt: Clio4 / Captur / Kaptur / Twingo3 / Trafic3 / Logan / Sandero / Dokker / Duster. Wenn es aus einem anderen Modell kommt, muss man es speziell behandeln, so dass es in einem Dacia funktioniert (mehr dazu später).

Das BIC kann man am einfachsten an die OBD-Buchse anschließen, da alle benötigten Kabel dort an derselben Stelle zu finden sind. Hier ist ein Bild der Buchse, wo die Nummerierung der Pins ablesbar ist:


Die Nummerierung der Pins am BIC-Stecker:


Anschliessen muss man die Kabel wie folgt:
BIC 15 -> OBD 12
BIC 16 -> OBD 13
BIC 17 -> OBD 14
BIC 18 -> OBD 6
BIC 3 -> OBD 16
BIC 12 -> OBD 4 oder 5.

Ich habe für ein Stück des Originalsteckers kein Angebot gefunden, also ich empfehle dieses Adapterkabel zu kaufen (es sei denn, man bekommt den Originalstecker mit dem BIC). Man braucht nur den auf dem Bild gezeigten Stecker, der übrigens (u. a.) dem 24-poligen Stecker des MediaNavs entspricht:


Wir brauchen nur die oben genannten 6 Kabel (3/12/15/16/17/18), die anderen kann man mit etwas Handgeschicklichkeit und einer Büroklammer entfernen:


Die Kabel des BIC-Steckers lötet man am besten direkt an die Pins der OBD-Buchse. Um die einzelnen Pins freizulegen muss man zuerst den gelben Riegel aus der Buchse entfernen, er wird von zwei kleinen Hebeln am Platz gehalten. Man kann danach die Pins nach hinten rausziehen (kleine Rückhaltehaken zurückbiegen):


Nach dem Löten kann man die Pins wieder in die Buchse stecken (die rote Isolierung fehlt wegen eines anderen Umbaus):


Dann kann man das BIC an einem geeigneten Ort unterbringen, ich habe es hinter dem Handschuhfach befestigt:


Nach dem Einbau des BICs müssen wir die entsprechenden Bildschirminhalte im MediaNav aktivieren. Ich zeige wie es geht am Beispiel der Aussentemperaturanzeige und Eco2-Bildschirm. Die Aktivierung kann entweder über das Micom-Test-Menü oder mittels ddt4all (siehe später) erfolgen. Das Micom-Menü erreicht man indem man die Softwareversion in den Einstellungen anzeigen lässt und die 5 Punkte in der gezeigten Reihenfolge berührt:


Dann muss man die Firmwareversionspezifischen Codes eingeben:

MediaNav: 8005, OK, <<<<, 3638, OK
MediaNav Evolution bis 8.0.5: 0362, OK, <<<<, 3748, OK
MediaNav Evolution ab 9.1.1: 2383, OK, <<<<, 3748, OK


Auf dem nächsten Bildschirm muss man auf MICOM TEST klicken. Damit diese aktiv wird, muss man im Falle des MediaNav Evolutions eine leere Datei im Rootverzeichnis des USB-Sticks mit dem folgenden Namen platzieren:
bis 6.0.4: mcmtest_activate.ini
ab 7.0.5: mcmtest_activate_4nng.ini

Das Menü selbst unterscheidet zwischen Classic und Evolution:



Bei MediaNav Classic muss man zuerst "GET ECO" drücken, um die aktuellen Einstellungen anzuzeigen, dann die Temperaturanzeige (TEMP) und/oder den Eco2-Bildschirm (ECO) aktivieren. Schließlich speichert die Taste "SET ECO" die Einstellungen.

Im Falle des MediaNav Evolutions muss einfach "TEMP" auf "°C" und/oder "ECO" auf "Active" gestellt werden.

Man muss dann zweimal die Ein/Ausschalttaste drücken, um das Micom-Menü zu verlassen. Dann die Zündung ein paar Minuten lang ausschalten, damit die neuen Einstellungen wirksam werden.

Wichtig: bei MediaNav Classic sowie Evolution bis 6.0.4 muss man sehr vorsichtig vorgehen und nur diese Tasten drücken, weil man sonst im Extremfall das Gerät unbrauchbar machen kann. Ab 7.0.5 sind, wenn wie oben vorgegangen, alle gefährlichen Tasten ausgegraut.

Die Außentemperatur und/oder der Eco2-Bildschirm werden jetzt angezeigt.

MediaNav Classic:


MediaNav Evolution:

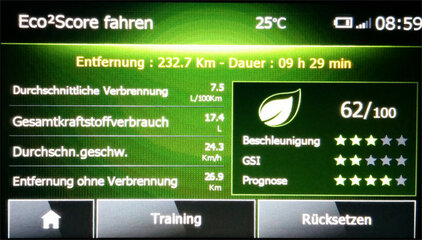

Die Außentemperatur ist in der Kopfzeile immer sichtbar, bei Frostgefahr blinkt das Celsius-Symbol. Im Hauptmenü erscheint jetzt anstelle der Karte der Eco2-Bildschirm (Navigation führt jetzt zur Karte).

Der Gangwechsel (GSI - Gear Shift Indicator) kann nur in Autos mit Schaltgetriebe ausgewertet werden, und dies muss auch im MediaNav richtig eingestellt werden ("ENG" auf "BVM" setzen). Wenn man ein Automatikgetriebe hat, muss die Einstellung auf "BVR" gesetzt werden, in diesem Fall fällt die Anzeige für den Gangwechsel weg.

Die Reset-Taste setzt die Bordcomputerdaten nicht nur im MediaNav, sondern auch im Tacho zurück.

Eco-Training ist nur im Stillstand anwählbar, während der Fahrt ist die Taste ausgegraut.

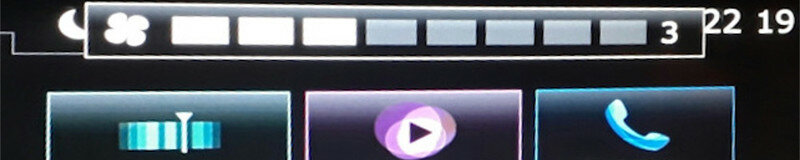

Sollte das Auto über eine Klimaautomatik verfügen, kann man mittels der "AIR" Taste auch deren Einstellungen anzeigen lassen. Ändert sich die Temperatur, Verteilung oder Intensität der Gebläse, wird der neue Wert kurz angezeigt:


Und jetzt zum vierten Punkt: Einschalten beim Entriegeln der Türen. Diese Funktion ist nur beim MediaNav Evolution 8.0.5 oder neuer aktivierbar und man muss die Verkabelung des MediaNavs ändern, wie hier von Daniel beschrieben. Das neue Ein/Ausschaltverhalten zeigt er in diesem Video:


Die Funktion kann man im Micom-Menü mit der Taste "WAKE" aktivieren, indem man sie auf "On" setzt. Das geht nur mit dem vollständigen Micom-Menü, man braucht also folgende Datei im Rootverzeichnis des USB-Sticks:
8.0.5: mcmtest_activate.ini
ab 9.1.1: mcmtest_activate_4medianav.ini

Wie oben schon davor gewarnt, keine anderen Tasten drücken!

Sämtliche Einstellungen können auch mittels ddt4all geändert werden, ich beschreibe diese Methode nur am Rande, weil sie etwas komplizierter ist. Als erstes muss man die Verbindung zwischen dem ELM327-Adapter und der OBD-Buchse ändern, so dass man Zugriff auf den Multimedia-CAN-Bus hat, wo das MediaNav kommuniziert. Dies geht zum Beispiel mit diesem Y-Kabel, dessen Kabel man einfach drehen kann. Man muss nur die folgenden Kabel verbinden:
ELM 6 -> OBD 13
ELM 14 -> OBD 12
ELM 4 -> OBD 4
ELM 5 -> OBD 5
ELM 16 -> OBD 16

Die Änderungen kann man auf folgenden Bildschirmen vornehmen, die Einstellungen heissen ähnlich wie im Micom-Menü:



Man muss dann noch auf einem der beiden Bildschirme ein Hard Reset ausführen.

Man kann optional noch die Temperaturanzeige im Tacho deaktivieren, indem man External_Temperature_Present auf External Temp. measurement setzt:


Jetzt zum Problem wenn das BIC nicht aus einem passenden Fahrzeug stammt und nach dem Einbau nicht aufwacht. Man kann auch diese versuchen, aufzuwecken, indem man Pin 16 der OBD-Buchse (Dauerplus) zusätzlich zum Pin 3 auch mit Pin 2 des BICs verbindet (temporär). Jetzt kann man das BIC mittels ddt4all ansprechen und die Konfiguration korrigieren (Vehicle environment auf "Script 14" setzen):

Dann Reset Hard drücken, jetzt sollte das BIC auch ohne Pin 2 aufwachen, dies kann man also wieder trennen.

Zum Schluss möchte ich noch erwähnen, dass es ab 8.0.5 noch weitere Funktionen gibt, die aber ohne Zusatzhardware oder neuestes BIC nicht funktionieren:
- 4x4 Info (neuestes BIC, relativ neues ABS erforderlich)
- Visualisierung akustischer Einparkhilfe (Einparkhilfe mit CAN-Anbindung erforderlich)
- weitere zukünftige Funktionen? ;):dance:
