Dacia LPG ab Werk Bauteile nach ECE 67R01/ Diagnose Software/ Update/DTC Fehlercode


Status
Für weitere Antworten geschlossen.

Texas

Mitglied
Fahrzeug
Logan I
Das ist die Bauteil Liste vom Logan (K90 MCV, U90 Pick-up, L90 Limousine und F90 Van-Express)/Sandero (B90) Generation I und Duster (H79) aus dem Fahrzeug Homologationsgutachten.

Folgende LPG Bauteile sind ECE 67R01 homologiert und bei Dacia ab Werk verbaut:


0) Bauteil
  1. Hersteller
  2. Markenname(n)
  3. Typ
  4. Homologationsnummer
  5. Bemerkungen

1) Verdampfer /Druckminderer
  1. Landi Renzo
  2. Landi Renzo, Landi, Lovato, Eurogas, MED
  3. LSE98, LI 10
  4. E13 67R01 0056
  5. LSE98 ist baugleich LI 02

2) Injektor
  1. Landi Renzo
  2. Landi Renzo, Landi, Lovato, Eurogas, MED
  3. RGI 25-22
  4. E13 67R01 0233
  5. grüne Kappe 1,2 16V, 1.4, 1.6 E5
    schwarze Kappe 1.6 E4, 1.6 16V

3) LPG Steuergerät
  1. Landi Renzo
  2. Landi Renzo, Landi, Eurogas, MED
  3. ECU Multipoint LC02
  4. E3 67R01 6002

3) LPG Steuergerät
  1. Landi Renzo
  2. Landi Renzo, Landi, Eurogas, MED
  3. ECU Multipoint LC03
  4. E3 67R01 6044
  5. *

4a) LPG Tank für L90, K90, F90 und U90
  1. Tukra Makina
  2. t.m.s. AMS
  3. Toroidal 225
  4. E37 67R01 0015
  5. 34/40/44/48/52/58/63 Liter

4b) LPG Tank für L90, K90, F90 und U90
  1. Stako
  2. Stako
  3. ZT 270.00H
  4. E20 67R01 0443
  5. 45/47/55 Liter

4c) LPG Tank für L90, K90, F90 und U90
  1. Stako
  2. Stako
  3. ZT 271.00H
  4. E20 67R01 044
  5. 36/46/51/53 Liter

4d) LPG Tank für B90 und H79
  1. Tugra Makina
  2. t.m.s. AMS
  3. Toroidal 200
  4. E37 67R01 0050
  5. 30/34/39/42/44/50/54 Liter

4e) LPG Tank für B90 und H79
  1. Stako
  2. Stako
  3. ZT 268.00H
  4. E20 67R01 0441
  5. 38/40/42/50 Liter

5a) Multiventil
  1. Tomasetto Achille
  2. Tomasetto Achille, Landi Renzo
  3. AT02
  4. E8 67R01 3018
  5. *

5b) Multiventil
  1. Lovato Gas
  2. Lovato, Landi Renzo, Landi, Eurogas, MED
  3. MV 305
  4. E4 67R01 94004

6a) Armaturenkasten für L90
  1. Tukra Makina
  2. t.m.s.
  3. *
  4. E37 67R01 0018
  5. *

6b) Armaturenkasten für L90
  1. Stako
  2. Stako
  3. POL
  4. E20 67R01 0324
  5. *

7) Gasabsperrventil
  1. MED
  2. MED Tecnica
  3. Typ 21, Typ 71 und Typ 80
  4. E4 67R01 93001

8a) Betankungsanschluss
  1. Tomasetto Achille
  2. Tomasetto Achille, Landi Renzo
  3. AT08
  4. E8 67R01 3868
  5. Tankstutzen M10 + DISH Adapter

8b) Betankungsanschluss
  1. Lovato Gas
  2. Lovato, Landi Renzo, Landi, Eurogas, MED
  3. BC00
  4. E13 67R01 0088
  5. Tankstutzen M10 + DISH Adapter

9) flexible Leitungen
  1. Parker ITR
  2. Parker ITR
  3. Autogas ECE67
  4. E13 67R01 0128

10a) LPG Filter
  1. Landi Renzo
  2. MED
  3. FL-ONE
  4. E13 67R01 0278

10b) LPG Filter
  1. UFI Filters
  2. UFI Filters, Landi Renzo, Landi, MED, Eurogas, Lovato
  3. 4Q.46.002.20
  4. E13 67R01 0296

11) Injektor Rail
  1. MED
  2. Landi Renzo, Landi, MED, Eurogas, Lovato
  3. RGI
  4. E13 67R01 0233

Zuletzt bearbeitet:

Texas

Mitglied
Fahrzeug
Logan I
  • Themenstarter Themenstarter
  • #2
Für die Euro5 Motoren und inklusive Logan/Sandero II ist diese Software (Windows 98 bis Windows 7/32bit + Net Framework 2.0) notwendig, um direkt mit der Gassteuerung zu kommunizieren. Diese Software funktioniert nur mit einer Lizenz (außer bei automatischer Aktualisierung des Steuergerätes).
Die Software wird eigentlich nur benötigt, um ein Update aufspielen zu können.
Die Diagnose und Parameter auslesen erfolgt sonst über die Werkstattsoftware CLIP und gespeicherte Fehler können auch mit einer standardisierten EOBD-Software angezeigt werden.

Die Software für die Euro 4 Motoren inklusive Sandero I 1.2 16V Euro5: SW RD PLUS 403

Systemvoraussetzung für die Diagnosesoftware: Windows XP 32bit ( bei der Plus Software USB Anschluss Com2 bis Com8)

Für den Datenaustausch benötigt man einen seriell zu TTL Wandler mit vierpoliger AMP Superseal Kupplung :

Landi Omegas LPG USB Interface - Google Search

Das könnte man auch selbst bauen:

USB-Interface





Auf dem Gassteuergerät befindet sich ein Aufkleber mit dem Softwarestand bei der Auslieferung.

Firmware Versionen:

# Steuergeräte mit Einzelkabel zu den Motorsensoren für Drehzahl, Wassertemperatur, Saugrohrdruck und Lambdasignal, festgelegte Standard Kennfeldtabelle #

ECU LC02 Hardwareversion 2.1 (G24)
- LR200100G24 - 1.4 + 1.6 MPI Euro4 Logan/Sandero I bis 2009 (Diagnose mit LR202011G24) SW RD PLUS 403 oder PLUS 403
Die Konfiguration ist frei einstellbar.

- DR202045G24 - 1.4 + 1.6 MPI Euro4 Logan/Sandero I ab 2009 (Diagnose mit DR202042G24) SW RD PLUS 403
Die Konfigurationseinstellungen sind blockiert.

ECU LC02 Hardwareversion 3.5 (G34)
- RE202044G34 - 1.2 16V Logan/Sandero I (Diagnose mit RE202042G34) SW RD PLUS 403
Die Konfigurationseinstellungen sind blockiert.



# CanLine Steuergeräte mit digitaler Verbindung zum Motorsteuergerät für die Übertragung der Motor - Sensorwerte und zur Diagnose über den OBD2 Anschluss, flexibles Kennfeld was in 3 Lastzonen automatisch angepasst wird #

ECU LC02 Hardwareversion 3.5 (G34)
- RE250405G34 - 1.6MPI Euro5 - Logan/Sandero I

- RE250500G34 - 1.6 16V Euro5 - Duster Ph1
- RE250505G34 - 1.6 16V Euro5 - Duster Ph1 Update vom 28.11.2013

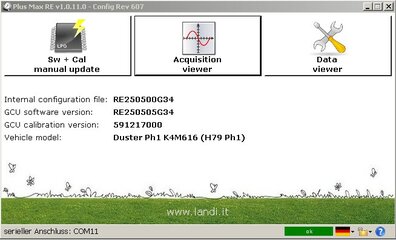

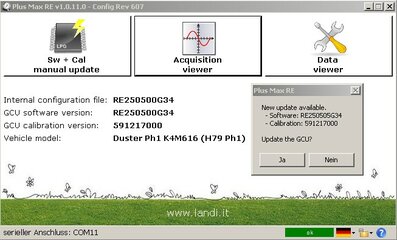

Duster LPG Update.jpg u2.jpg


ECU LC03 Hardwareversion 3.6 (G54)

- RE352037G54 - 1.2 16V Euro5 - Logan/Sandero II Auslieferung
- RE352154G54 - 1.2 16V Euro5 - Logan/Sandero II Update vom 24/7/2013

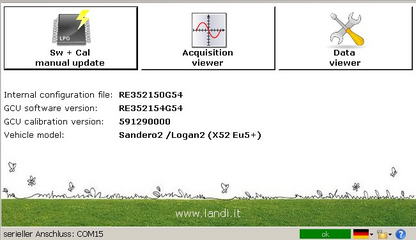

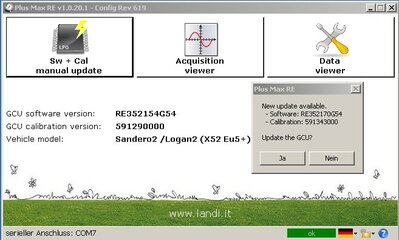

Update Logan Sandero II.png
- RE352155G54 - 1.2 16V Euro5 - Logan/Sandero II
- RE352170G54 - 1.2 16V Euro5b - Logan/Sandero II Update vom 6/6/2014
Verändert wurde die Wiederherstellungsaktion in der Diagnoseeinstellung des Benzinpumpenabschaltrelais, welche beim Abwürgen des Motors nach dem Neustart die automatische Umschaltung auf Gas verhindert.

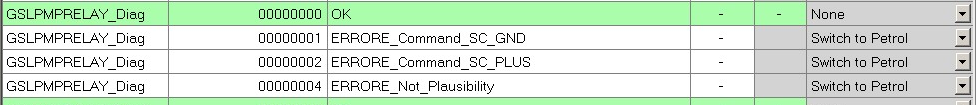

vorher vorher.png nach der Aktualisierung nachher.png


- RE352170G54 - 1.6 MPI Dokker/Lodgy

- RE352160G54 - 1.6 16V Duster Ph2 Euro 6 bereit
- RE352170G54 - 1.6 16V Duster Ph2 Euro 5b - ab Mitte 2014


Bilder Album einer der ersten Limousinen, die Mitte 2007 ab Werk mit einer Gasanlage ausgerüstet wurde.
Die Kabelführung der Gasanlage und die Anordnung des LPG Steuergerätes wurde bei später hergestellten Fahrzeugen noch verändert.


In dem Blog: Dacia Logan II 1.2 16V 75 LPG aus Polen sieht man sehr viele Detailbilder der Gasanlage des neuen Logan.


Texas

Mitglied
Fahrzeug
Logan I
  • Themenstarter Themenstarter
  • #3
Dacia LPG - DTC Fehlercode bei CanLine Gassteuergeräten - Fehler auslesen herstellerspezifisch Dacia/Renault mit Autogas (LPG) ab Werk über den OBD2 Anschluss mit handelsüblichem Gerät/Software:

Fehler und Livedaten auslesen per Android Handy mit Bluetooth Interface:
Torque, OBD für Android, OBD Bluetooth Adapter - gibt es da Erfahrungen?
ScanMaster Lite für Android - kostenlose Vollversion

Fehler und Livedaten auslesen mit Handscannern:
Beispiele
MS509 +++++ PDF Handbuch deutsch
NX200 +++++ PDF Handbuch deutsch


Fehler und Livedaten auslesen mit Windows und Mac PC und OBD Interface:
Beispiele
Scanmaster deutsch Kosten pflichtige Vollversion, Windows XP, 2003, Vista, 7, 8, 8.1 (32 und 64bit)
OBD Auto Doktor deutsch,die kostenlose Version ist nur zum Fehler lesen tauglich, Windows 8 / 7 / Vista / XP, OS X 10.7 (Lion) oder höher
Touchscan englisch, 2 Wochen kostenlose Testlizenz zum Fehler und Livedaten (- muss auf metrisches System umgeschaltet werden) lesen , Windows XP SP3, Windows Vista (32-bit + 64-bit), Windows 7 (32-bit + 64-bit), Windows 8, Windows 8.1





1) Verbrennungsstörungen - Gefahr für Zylinderkopf und Katalysator:

P0300 DTC P 0300 Zündaussetzer Benzinmodus[DF065]
P0313 DTC P 0313 Zündaussetzer Kraftstoff Minimalstand (Magerlauf) [DF109]
P0314 DTC P 0314 Erfassung Zündaussetzer Benzin [DF1034]
P1300 DTC P 1300 Zündausetzer Gasmodus [DF639]
P1314 DTC P 1314 Erfassung von Zündaussetzern Gasbetrieb [DF436]

DF398 Gemischregulierung auf Benzin an der Regelgrenze (Gemisch zu mager oder zu fett) [P0170 DTC P 0170]
DF633 Gemischregulierung auf Gas an der Regelgrenze (Gemisch zu mager oder zu fett) [je nach verbautem Gassteuergerät P1095 DTC P 1095 oder P1170 DTC P 1170]
Ob das Gemisch zu mager oder zu fett ist, zeigt der Kurzzeitkorrekturwert (STFT short term fuel trim).


Zündaussetzer im Gasbetrieb selektiv:

Logan/Sandero I und Duster Ph1
P1301 DTC P 1301 Zündaussetzer Gas Zylinder 1 [DF635] (Kabel D*)
P1303 DTC P 1303 Zündaussetzer Gas Zylinder 2 [DF636] (Kabel C*)
P1305 DTC P 1305 Zündaussetzer Gas Zylinder 3 [DF637] (Kabel B*)
P1307 DTC P 1307 Zündaussetzer Gas Zylinder 4 [DF638] (Kabel A*)
* Die Kennzeichnung befindet sich am Kabel kurz vor dem Gasinjektor.

Logan/Sandero II, eventuell auch Lodgy/Dokker und Duster Ph2
P1301 DTC P 1301 Zündaussetzer Gas Zylinder 1 [DF635]
P1302 DTC P 1302 Zündaussetzer Gas Zylinder 2 [DF636]
P1303 DTC P 1303 Zündaussetzer Gas Zylinder 3 [DF637]
P1304 DTC P 1304 Zündaussetzer Gas Zylinder 4 [DF638]

2) Elektrische Störungen:

P2065 DTC P 2065 Stromkreis Tanklevelsensor [DF1365]
P2665 DTC P 2665 Stromkreis Magnetventil am Tank [DF1362]
P2294 DTC P 2294 Stromkreis Magnetventil am Verdampfer [DF773]
P0185 DTC P 0185 Stromkreis Gastemperaturfühler [DF1361]
P1570 DTC P 1570 Stromkreis Benzin/LPG Umschalter [DF1301]
P1316 DTC P 1316 Stromkreis Sicherheitsrelais der Gasinjektoren []


Logan/Sandero I (getestet)
P10A0 DTC P 10A0 Stromkreis Gasinjektor 1 [DF1366]
P10A2 DTC P 10A2 Stromkreis Gasinjektor 2 [DF1367]
P10A4 DTC P 10A4 Stromkreis Gasinjektor 3 [DF1368]
P10A6 DTC P 10A6 Stromkreis Gasinjektor 4 [DF1369]
P2294 DTC P 2294 Stromkreis Gasdrucksensor [DF1265]

(noch nicht getestet) Logan/Sandero II, Lodgy/Dokker und Duster
P10A0 DTC P 10A0 Stromkreis Gasinjektor 1 [DF1366]
P10A1 DTC P 10A1 Stromkreis Gasinjektor 2 [DF1367]
P10A2 DTC P 10A2 Stromkreis Gasinjektor 3 [DF1368]
P10A3 DTC P 10A3 Stromkreis Gasinjektor 4 [DF1369]
P018A DTC P 018A Stromkreis Gasdrucksensor [DF1265]



3) Störungen von Parametern und Zuständen:

P2293 DTC P 2293 Gasdruck - zu niedrig, zu hoch oder Unstimmigkeit zwischen Gasdruck und Füllstand des Gastanks [DF1363]
P0184 DTC P 0184 Gastemperatur - zu niedrig oder zu hoch [DF1267]
P1608 DTC P 1608 Temperatur des LPG Steuergerät zu hoch [DF358]
P1610 DTC P 1610 Batteriespannung zu niedrig oder zu hoch [DF046]
P0618 DTC P 0618 LPG Steuergerät Datenfehler [DF531]

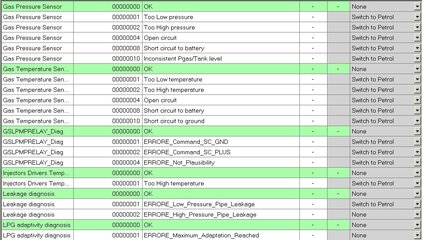

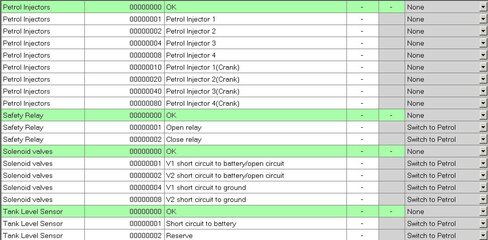

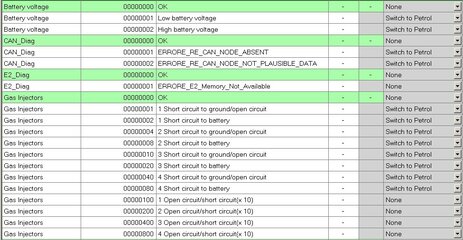

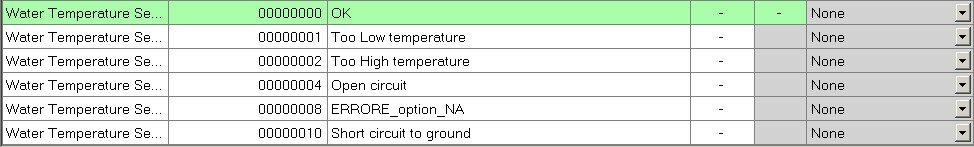

Das sind die möglichen Fehlereinträge im Gassteuergerät. In der rechten Spalte sieht man, bei welchen Fehlern automatisch und mit Warnton auf Benzin geschaltet wird:

diag1.jpg diag2.jpg diag3.jpg diag4.jpg

Die Videoeinstellung (Zahnrad) sollte auf höchste Qualität geändert werden.


Texas

Mitglied
Fahrzeug
Logan I
  • Themenstarter Themenstarter
  • #4
Verdampfer LI10.jpg

Laut einer technischen Information von Landi Renzo vom 5/08/2015 sind die LI10 Verdampfer nur noch mit der Magnetspule nach oben und senkrecht zur Achse des Magnetventils zu verbauen.

Dieser Verdampfer wird im Dacia LPG seit 2011 eingesetzt.
