Vorsicht beim Einbau der Mittelarmlehne

T

Taste

Habe mir gerade die Original-Mittelarmlehne gekauft und eingebaut. Die Einbauanleitung hat einen heftigen Fehler:

Es wird mit Illustrationen beschrieben, wie die Mittelarmlehne am Mitteltunnel vor dem Einbau anzulegen ist, um Bohrlöcher markieren zu können, die später den Fuß der Mittelarmlehne mit einem ebenfalls einzubauenden Stahl-Doppelwinkel am Boden verankern. Die Abbildung ist eindeutig, also habe ich es so gemacht, markiert und gebohrt.

Nach Einbau der Metallhalterung am Boden (hinter der Handbremse) und Auflegen der Plastikverkleidung des Mitteltunnels musste ich feststellen, dass die Löcher sehr viel weiter vorn zu bohren sind. Das habe ich dann getan (hatte also letztendlich 8 statt 4) und die Mittelarmlehne stabil verankert, allerdings habe ich nun im hinteren Bereich des Mitteltunnels (also links und rechts der Becherhalterung) zwei häßliche, unverdeckbare Löcher :angry:

Also Vorsicht beim Einbau! Die Illustration führt in die Irre. Eine Schablone zum Anlegen vor der Bohrung gibt es nicht, man kann nur die Mittelarmlehne selbst dafür nehmen. Oder erst den Metallwinkel einbauen und anschließend ungefähr die Maße nehmen, wie durch die Plastverkleidung zu bohren ist.

Versuch mal die Löcher mit schwarzen Plastikkappen, wie man sie zum Verschluß der Löcher bei Hohlraumversiegelung verwendet, zu verschließen. Auch gibts im Renault-Lager etliches, was passen könnte. ;)
Gruß Toni

  • Themenstarter Themenstarter
  • #4
Ja, nach solchen Abdeckkappen gehe ich jetzt auf die Jagd. Allerdings nicht in schwarz, sondern hellgrau, denn das ist auch die Farbe des Mitteltunnels. Denkbar wäre auch das Einrichten einer Fußraumbeleuchtung für hinten mit zwei kleinen Lämpchen (LEDs) an dieser Stelle...

Ansonsten bin ich mit der Mittelarmlehne zufrieden. Sie lässt sich leicht hochklappen und ist hinreichend stabil.

Es ist diese hier, mit schwarzem Leder:
http://www.lzparts.de/index.php?page=product&info=809

Die gleiche hab ich auch, jedoch habe ich sie im Autohaus einbauen lassen. Ich muss morgen mal nachsehen ob die Jungs sich da auch haben in die irre führen lassen. Die Anleitung hab ich mir auch angesehen und finde sie total unübersichtlich.

Danke für den Bericht, Taste.

Ich hoffe, jeder der eine Armlehne einbauen will, liest ihn und ist gewarnt

montage de l'accoudoir


tout d'abord on va déclipser le cache du levier de vitesses en le tirant vers le haut par l'arrière :




ensuite, on va démonter la vis torx de 20 au dond du porte gobelet




ensuite on débranche la prise accessoires et on sort la console, on repère les positions des trous à faire (5,5cm par rapport au bas de la console)




à 1cm vers l'arrière du petit décroché ou à 7,5cm du bout de la console pour le trou le plus vers l'arrière




l'espace entre les trous est de 8cm




maintenant on va couper la moquette sur 4cm vers l'arrière par rapport à l'axe de la vis de fixation de la console et de 16cm vers l'avant




on va faire sauter la cheville plastique d'origine, glisser le support sous la patte de fixation et sous la moquette (un peu dur) et monter la vis fournie en laissant dépasser environ 1cm au dessus de l'écrou




on remet la moquette




on repose la console sans la visser




on monte les 2 pattes de fixation sur l'accoudoir à l'aide des 4 vis cruciforme (attention au sens)






on fixe l'accoudoir à l'aide des 4 vis BTR sans trop les serrer




on monte l'écrou de 8 nylstop qui tient la console sur la vis qui dépasse (j'ai rajouté une rondelle), on serre et on serre les 4 BTR


Mittelarmlehne

diese Mittelarmlehne habe ich auch zu verkaufen aber bei mir kostet die keine 99,- euro sondern 40,- plus versand :o

  • Themenstarter Themenstarter
  • #9
Bild 4-5 sollten Pflichtteil der Einbauanleitung werden.

Na,da bin ich doch recht froh das ich vor knapp 4 Jahren die Mittelarmlehne von Azuga genommen habe,dioe Original war mir da zu teuer.
Für nicht mal 40 Euro,hält bis heute und ist wesentlich leichter zu befestigen.Sitze ganz nach vorn schieben,aufsetzen,4 Schrauben reindrehen (auch jede Seite 2),Abdeckkappen auf die Schrauben drücken,fertig.Nix vorbohren usw,in 5 Minuten fertig,hält bis heute.:)

  • Themenstarter Themenstarter
  • #13
Ich kann ja eine Menge Inspektionslöcher anlegen...

  • Themenstarter Themenstarter
  • #14
Abdeckstopfen für Löcher in den Plastverkleidungen

So Freunde,

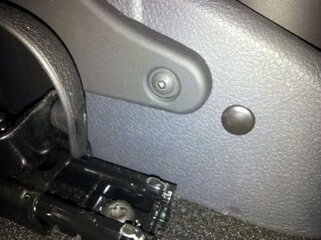

nun habe ich die weiter oben erwähnten Abdeckstopfen für meine überzähligen Bohrlöcher in der Mittelkonsole bekommen, zwei Stück eingesetzt (siehe Foto) und 48 Stück übrig.
Wer also Bedarf hat, bitte PN an mich, dann einigen wir uns über Porto (dürfte ein 90-Cent-Brief sein) und ich schicke Euch welche.


Anhänge

  • Abdeckstopfen - Kopie.jpg
    Abdeckstopfen - Kopie.jpg
    40,3 KB · Aufrufe: 113
Ohne Rückbank geht der Einbau viel leichter

Ich wollte auch eine Mittelarmlehne, die via einem massiven Winkel fix mit dem Boden verschraubt ist und habe mich daher für die original Dokker/Lodgy Lehne entschieden.

Zum Einbauen der Lehne kann ich euch empfehlen die Rückbank auszubauen (nur 2 Schrauben a 16 mm), dann braucht man sich nicht so bücken und hat man viel mehr Platz.

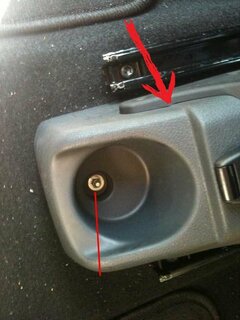

Die zuvor diskutierte Schablone habe ich gar nicht verwendet: ich habe die Lehne auf den Unterteil aufgesetzt und solange hin und hergeschoben bis die zwei Kanten überlappten (siehe Pfeil auf dem Photo) und habe dann die Löcher markiert.

Nach dem Einbau des Winkels habe ich vor dem Bohren die Lochposition vorsorglich nochmal überprüft indem ich 2 Schrauben, von innen nach aussen, in den Winkel schraubte so dass beim draufstülpen das Plastikteils ein Kratzer auf dessen Innenseite die korrekte Position markierte. --> die Markierungen innen und außen stimmten überein.


Anhänge

  • 12_visser_la_console_853.jpg
    50 KB · Aufrufe: 162
