Handy-Halter für Lüftungsdüse Dokker 2019

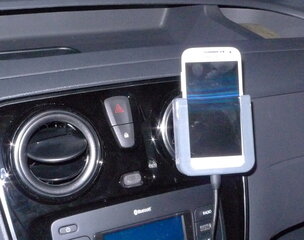

Ich habe mir eine Handy-Halterung gedruckt. Sie wird in eine der beiden mittleren Lüftungsdüsen eingesteckt. Dazu die Klappen so drehen, dass sie nach unten blasen und dann ganz öffnen. Handy-Halterung einstecken bis sie einrastet. Die Klappen werden dabei nicht berührt, also auch nicht verkratzt.

Ausbau durch Zusammendrücken der vier Rast-Finger und Herausziehen des Halters.

Die Kühlluft kann seitlich noch austreten, die Düse ist also nicht komplett blockiert. Der Halter hat in der Mitte ein Loch, durch das die Kühlluft das Handy kühlen kann. Der Halter ist um 15° zum Lenkrad hin gekippt.

Die Variante, die ich verwende, ist dimensioniert für ein Samsung Galaxy S4 mini im Hochformat. Die beiden Teile werden mit 4 PT-Schrauben 3 x 14 mm zusammengeschraubt (M3 x 15 oder Blechschrauben müssten auch funktionieren, notfalls vorsichtig aufbohren). Unten ist eine Öffnung, durch die der Ladestecker eingesteckt werden kann. Der Schacht ist kurz, damit die beiden seitlichen Tasten bedienbar bleiben. Gedruckt habe ich mein Exemplar mit einem Filament namens nGen (dunkelgrau).

Ich habe auch noch eine universelle Variante ohne Handybefestigung erstellt. Statt des Handyschachts gibt es einfach eine Platte mit 66 x 66 mm, auf die je nach Bedarf eine Handyhalterung aufgeklebt oder aufgeschraubt werden kann. Die Befestigungslöcher haben einen Durchmesser von 3,2 mm für Senkkopfschrauben M3. Mittenabstände Löcher: horizontal 56 mm, vertikal 34 mm.

Im Anhang die STL-Dateien (gemeinfrei) für den 3D-Druck.

Viel Spaß damit!
