Anschluss Rückfahrkamera beim Logan MCV II

[Dagobert_2017]

Hallo,

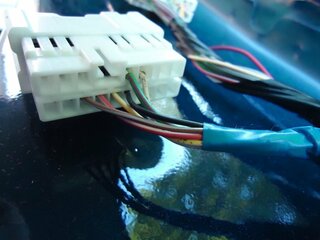

als ich gestern eine Rückfahrkamera in meinem Logan MCV II eingebaut habe, habe ich gefunden, dass das werkseitig eingebaute Kabel vom MediaNav bereits bis zum Kofferraum geführt wurde. Es liegt dafür eine separate Steckverbindung.

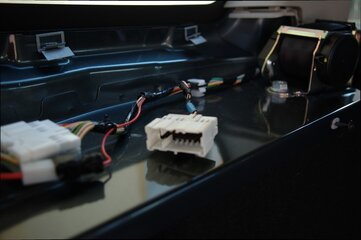

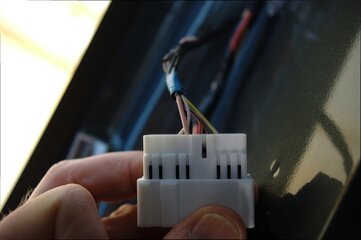

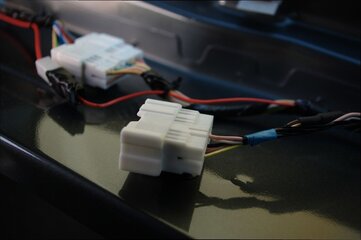

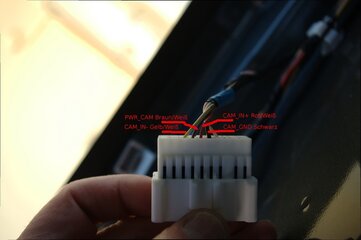

Man kommt an diese Steckverbindung, wenn auf der Fahrerseite die Verkleidung hinter der Rücksitzbank abgebaut wird. Siehe Fotos.

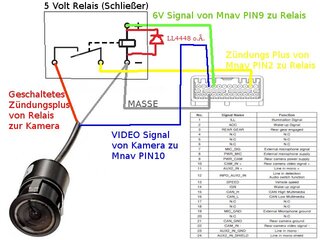

Um die Rückfahrkamera mit 12V zu versorgen, wurde am MediaNav die PWR_CAM Leitung über ein 5V Relais mit 12V versorgt. Siehe Anschlussbild aus dem Forum. Es wurde allerdings über die Relaisspule noch eine Diode eingebaut. Die Kathode ist an den 6V vom MediaNav angeschlossen.

mfg
Franz



[norsegod30]

Ich habe bisher alles super nachvollziehen können. Videosignal + und - habe ich über schmale Kabelschuhe mit Schrumpfschlauch drüber direkt in den Stecker geklemmt. Mit 12V-Netzteil und nach Freischaltung im Medianav getestet: Funktioniert einwandfrei!

Jetzt fehlt nur noch der "saubere" Einbau.

Der Weg via Relais scheint mir etwas umständlich um 12V Strom zu bekommen - allerdings habe ich keine Ahnung wo ich den Strom für das Rückfahrlicht finde. Könnt ihr mir da ein paar Tipps geben?



[Tiger151]

Hallo, den Strom für das Rückfahrlicht nimmst Du am einfachsten in der nähe vom Stecker Rücklicht. Da ist ein Stecker wie auf dem Bild von Dagobert 2017. Einfach von der Lampe Rückfahrscheinwerfer den richtigen Pin suchen/messen und die Kabelfarbe verfolgen bis eine gute Stelle kommt zum anschließen.



[norsegod30]

Ah danke, zwischendrin hatte ich den auch entdeckt. Kurz durchgemessen, passt.

Es ist alles angeschlossen, Kamera funktioniert auch - aber.... Die Kamera im Medianav läuft 2 Sekunden nach. Wenn das Rückfahrlicht ausgeht wenn ich den Gang wechsle, bekomme ich dann kurz die Meldung, dass die Kamera defekt wäre bevor es umschaltet (weil kein Saft mehr).

Irgendwie unschön. Gibt's da einen Hack? Kondensator zur Stromversorgung der Kamera zwischenschalten?



[Tiger151]

Das geht weg wenn Du das Original anklemmst.
Man kann das aber abschalten/programmieren mit Pyren oder DDT4all.



[lajo]

Das geht weg wenn Du das Original anklemmst.
Man kann das aber abschalten/programmieren mit Pyren oder DDT4all.

Allerdings ist der Minimalwert für den Nachlauf 0.5 Sekunde also die Fehlermeldung wird trotzdem kurz kommen. Entweder Kondensator einbauen oder den 6V-Ausgang des MNE benutzen, wenn die Kamera 12V braucht, mit Relais.



[Dagobert_2017]

Es reicht ein kleines 5V Kammrelais. Das kann direkt an den
6V Ausgang angeschlossen werden. Dann in ein Schrumpfschlauch
gesteckt, das nicht mehr passiert. Bei mir ist das Relais direkt
hinter dem MediaNav gelegt.

mfg Franz



[MartinBth]

Hallo Dagobert_2017,

wo hast du den Gegenstecker(Buchse) her ?

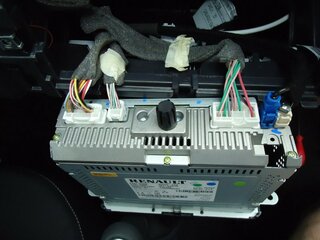

Ich denke mein Media Nav ist vorne schon vorgerüstet.Oder?

CU-Martin



[lajo]

Ich denke mein Media Nav ist vorne schon vorgerüstet.Oder?

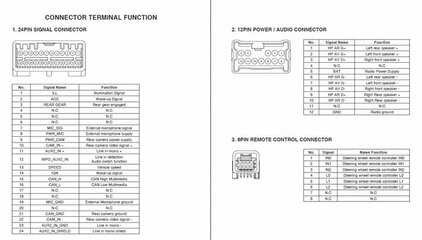

Ja, die RFK-Pins des 24-poligen Steckers (3, 9, 10, 21, 22) sind laut Bild belegt.



[Dagobert_2017]

Ich habe keine Buchse genommen, Ich habe die Kamera
direkt an die Kabel gelötet.

mfg Franz



[MartinBth]

Hallo Leute,

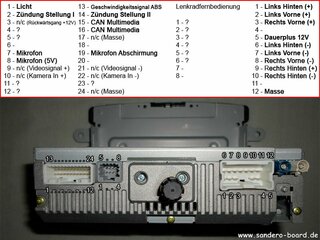

ich komme auf folgende Pinbelegung am Media Nav bzw. am Stecker hinter der Rücksitzbank
Logan MCV 2 Baujahr 09/2018 - Comfort TCE 90

Gelb-Weiß = Video Signal
Rot-Weiß = Kamera +6Volt
Braun-Weiß = Video Masse
Schwarz = Kamera Masse 0 Volt
Grün-Lila = ?
Weiß = ?

Was stimmt nun ?



[lajo]

/edit: sorry, dachte es geht um den Stecker am MediaNav...



[MartinBth]

/edit: sorry, dachte es geht um den Stecker am MediaNav...

ja,klar und sind die Farben jetzt Richtig ?

Gelb-Weiß = Video Signal
Rot-Weiß = Kamera +6Volt
Braun-Weiß = Video Masse
Schwarz = Kamera Masse 0 Volt



[Dagobert_2017]

Bei mir ist die Farbbelegung wie folgt gewesen:
Video- Gelb/Weiß
Video+ Rot/Weiß
Kamera+ (6/12V) Braun/Weiß
Kamera- Schwarz

siehe auch Foto 1. Beitrag.

mfg Franz



[MadMacHsT]

Ich habe keine Buchse genommen, Ich habe die Kamera
direkt an die Kabel gelötet.

mfg Franz

hat das funktioniert mit dem Löten, ich würde Quetschverbinder fürs Videosignal und der Videomasse benutzen, durch löten ändert sich der Widerstand und könnte probleme verursachen
